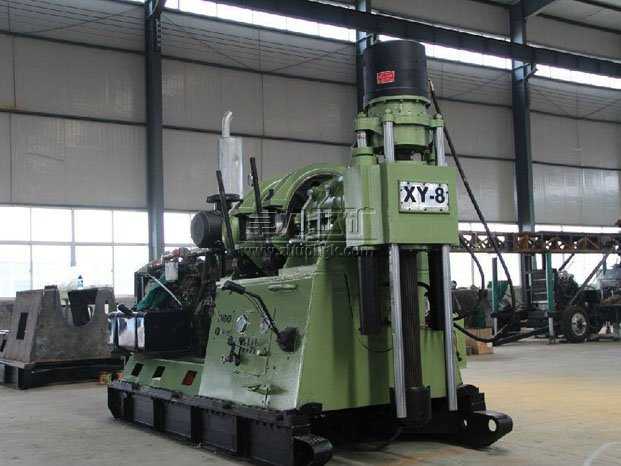

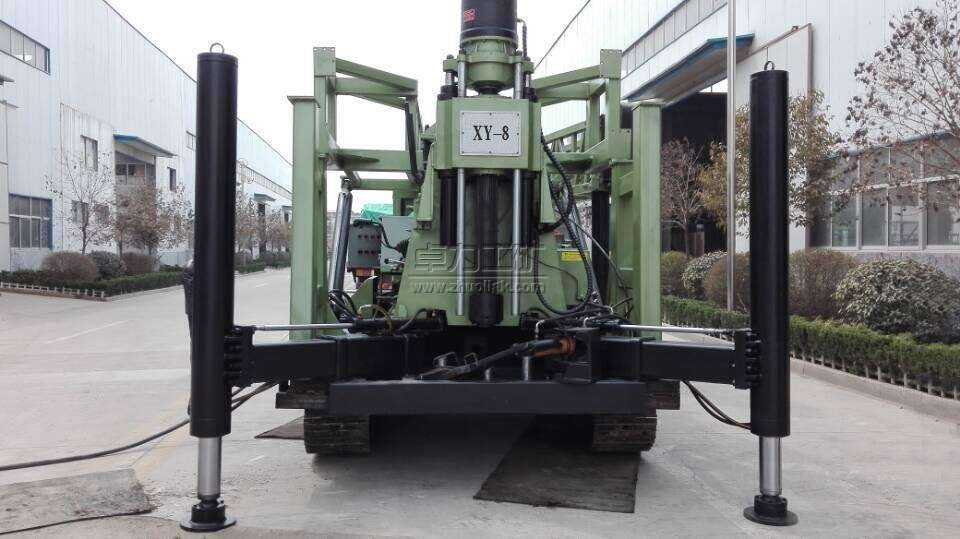

XY-8液壓巖芯鉆機概述
XY-8地質勘探鉆機是我公司根據目前地質勘探市場用戶的需要，綜合國內外各類巖芯鉆機的優點和特性研制開發的一種較大鉆進能力的巖芯鉆機，高配氣動換擋汽車變速箱、集中潤滑散熱機構、漸開線花鍵回轉器。它不僅適用于以合金、金剛石為主的大、小口徑的巖心鉆探，而且適用于金屬、非金屬固體礦藏勘探、淺層石油和天然氣開采、地?zé)峋碧健⒌V山坑道通風、排水以及大口徑基礎樁工程施工，被廣泛應用于地質、冶金、煤炭、水文、水井、工程等領域。
XY-8液壓巖芯鉆機主要特點
1、采用氣動換擋法士特8JS118汽車變速箱和離合器，結構緊湊、合理，運轉平穩，性能穩定，通配性好。
2、采用汽車軟軸變擋機構，實現變速箱換擋的遠程控制，氣動換擋輕盈敏捷，操作人性化程度高。
3、具有合理的轉速范圍且轉速基數多（正轉8級，反轉1級），低速扭矩大（可達8000N.m)。
4、采用集中強制潤滑機構，只要設備運轉，單獨的潤滑油泵就會開啟抽油，潤滑油通過分油器抵達各個需要潤滑的節點，在潤滑傳動機構的同時，油液會帶走里面的熱量，（潤滑系統配備單獨冷凝器），避免高轉速高負荷狀態下部件發熱。
5、以漸開線花鍵立軸取代了傳統的六方立軸，使得回轉器的傳動效率和承載能力成倍提高。且立軸通孔直徑大(96毫米),雙油缸液壓給進，行程較長（可達1000毫米),工藝適應性強，特別適合大直徑鉆桿繩索取芯（上部取芯）鉆進，有利于提高鉆進效率和減少孔內事故。
6、鉆進能力大，直徑71毫米的繩索取芯鉆桿額定鉆進深度1650米。
7、重量輕、可拆性好、鉆機凈重6500Kg。
8、液壓松開常閉式液壓卡盤，結構新穎，補償性好，硬質合金鑲焊式卡瓦結構，加緊力大，壽命長，工作可靠。
9、配有水剎車，深孔鉆進時，下鉆平穩安全。
10、采用齒輪泵供油，功率消耗少，液壓系統油溫低，工作穩定。系統中裝有手搖油泵，當動力機不能工作時仍可用手搖油泵將鉆具提離孔底，以免發生埋鉆事故。
11、結構先進緊湊，布局合理，部件均表露在外，不相互重疊，便于維護、保養、修理。
12、鉆機重心低，移車距離長（可達530），固定簡單牢靠，高速鉆進穩定性好。
13、配有防震儀表，有利于掌握孔內情況。鉆機操縱手柄少，布局合理，操縱靈活可靠。
XY-8液壓巖芯鉆機規格參數
| XY-8巖芯鉆機主要技術參數main technical parameters | |||||||
| 鉆桿類別Drill rod category | 鉆桿規格Drill rod specifications(mm) | 鉆進深度Drilling depth(M) | |||||
| 國產鉆桿Drill pipe | 內加厚式鉆桿Thickened within the drill pipe | φ50X5.5鉆桿 Drill pipe | 3000 | ||||
| φ60 X 6鉆桿Drill pipe | 2500 | ||||||
| 繩索取芯鉆桿Cord coring drill pipe | φ71X5鉆桿Drill pipe | 2200 | |||||
| φ89X5鉆桿Drill pipe |
2000 . . |
||||||
| DCDMA鉆桿 | 內加厚式鉆桿 Thickened within the drill pipe | BW鉆桿Drill pipe | 3000 | ||||
| NW鉆桿Drill pipe | 2500 | ||||||
| HW鉆桿Drill pipe | 1800 | ||||||
| 繩索取芯鉆桿 Cord coring drill pipe | BQ 鉆桿Drill pipe(φ58) | 3000 | |||||
| NQ鉆桿Drill pipe(φ73) | 2500 | ||||||
| HQ 鉆桿Drill pipe(φ93) | 1800 | ||||||
| 鉆孔角度Drill angle | 0 〜360° | ||||||
| 動力機Power unit | |||||||
| 電動機 Electric unit | Y280S-4 | 75kW | 1480r/min | ||||
| 柴油機Diesel | YC6A240-33 | 177kW | 2300r/min | ||||
| 回轉器 Rotator | |||||||
| 型式Type | 雙油缸液壓給進機械回轉式 Feed with double cylinders oil hydraulic | ||||||
| 立軸通孔直徑Spindle L. D | 96mm | ||||||
| 立軸轉速Speed | |||||||
| 動力轉速Power speed | 1480r/min | 2300r/min | |||||
| 正轉速度Forward speed |
74/106/150/208/300 /431/609/845r/min |
110/157/222/309/445 /640/905/1256r/min |
|||||
| 反轉 Reserve | 74r/min | 110r/min | |||||
|
立軸最大扭矩 Max. torque of spindle |
12500N•m | ||||||
| 立軸行程 Spindle stroke | 1000mm | ||||||
| 立軸最大起重力Max. lifting force of | 180Kn | ||||||
|
立軸最大加壓力 Max. thrust of spindle |
110kN | ||||||
| 卷?yè)P(yáng)機（行星齒輪傳動）Winch | |||||||
| 鋼絲繩直徑 Wire rope caliber | 21. 5mm | ||||||
| 卷筒鋼絲繩容量Roll capacity | 120m | ||||||
|
單繩最大提升力 Drum capacity for rope |
150kN | ||||||
| 鋼絲繩（卷筒一層）提升速度Lifting speed of the wirerope | |||||||
|
轉速為1480r/min Power unit rotary speed |
0. 48/0. 68/0. 96/1. 34/1. 96/2. 81/3. 96/5. 51m/s | ||||||
|
轉速為2300r/min Power unit rotary speed |
0. 71/1. 01/1. 42/1. 99/2. 91/4. 17/5. 88/8. 19m/s | ||||||
| 齒輪油泵（CBF-F32/16) Oil pump | |||||||
| 工作壓力Work pressure | 20Mpa | ||||||
| 最大壓力 Max.pressure | 25Mpa | ||||||
| 水剎車 Water brake | |||||||
| 工作轉速 Work rotary speed | 700〜1800r/min | ||||||
| 單繩提升速度 Single rope compensational speed | 3〜8m/s | ||||||
| 單繩提升負荷Single rope compensational load | 45kN | ||||||
| 滑撬式（帶滑動底座）機架 Skids type drillfram | |||||||
| 鉆機后退行程Rig backward stroke | 530mm | ||||||
| 外形尺寸（長X寬X高)Dimensinons L*W*H | 3800*1500*2460mm | ||||||
| 鉆機重量Rig weight | 6500kg | ||||||
